产品介绍

华天配电台区统一电能质量调节器HTUPQC-TQ，主要用于治理配电台区或输电线路末端的供电电压过高或过低、三相电压及电流不平衡、功率因数低、电流谐波含量大等各种电能质量问题，是一种功能强大、综合性能优、性价比高的配电台区综合电能质量治理产品，其主要结构由串联功率单元和并联功率单元两部分组成。

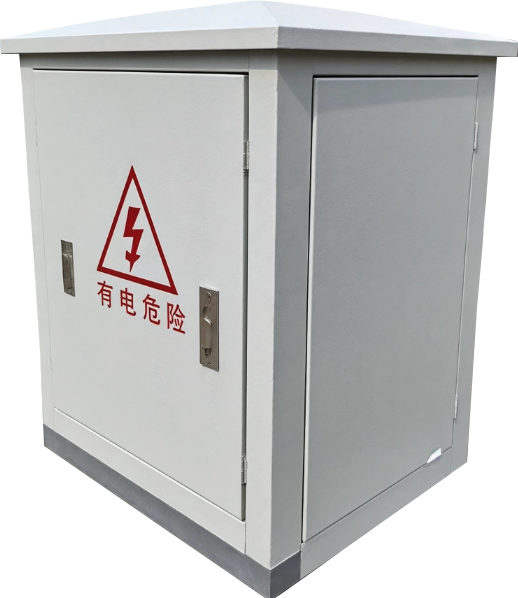

HTUPQC-TQ配电台区统一电能质量调节器

    装置结构

装置结构图

    性能特点

     一台设备实现全部电能质量指标优化；

     快速响应，0.2ms内开始补偿，5ms内（典型值2ms）补偿完毕；

     采用模块化设计，可靠性高、通用性好；

     系统通过串并联功率单元配合使用，完成交直流电源和设备的互通与融合；

     运行效率高达98％，能耗低；

     多达5000条历史事件数据记录；

     具备数据云存储功能;

    主要功能

   电压暂降补偿功能

配电台区统一电能质量调节器对于电压补偿具有毫秒级别的响应，对于输入电压的跌落和闪变不会对运行中的负载产生任何影响。

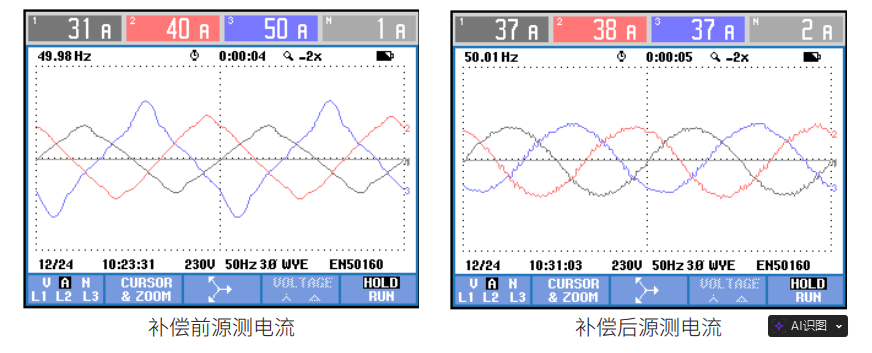

   三相电流不平衡补偿功能

 配电台区统一电能质量调节器能够快速的补偿由于负载不平衡所产生的负序电流，始终保证流入电网的三相电流平衡。

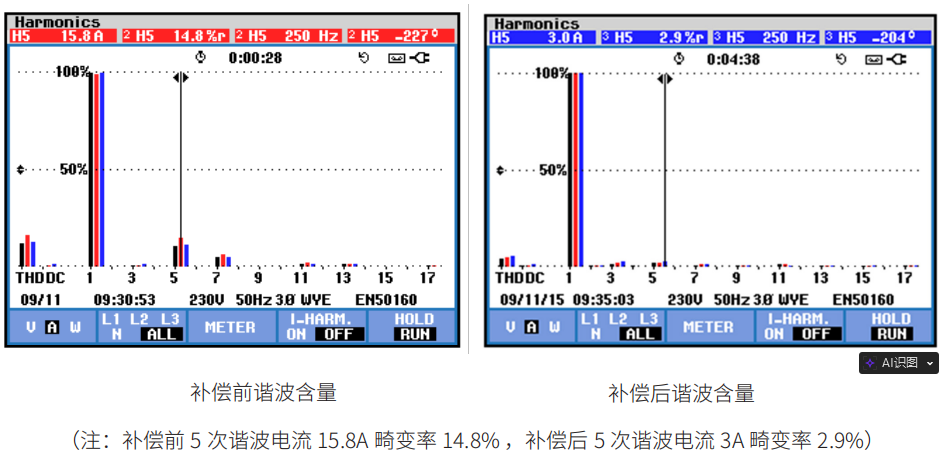

   谐波滤除功能

 配电台区统一电能质量调节器能够滤除因新能源使用和整流设备使用产生的多种谐波，并且对光伏、充电桩产生的特征次谐波进行了优化算法处理，使滤波效果达到最佳。

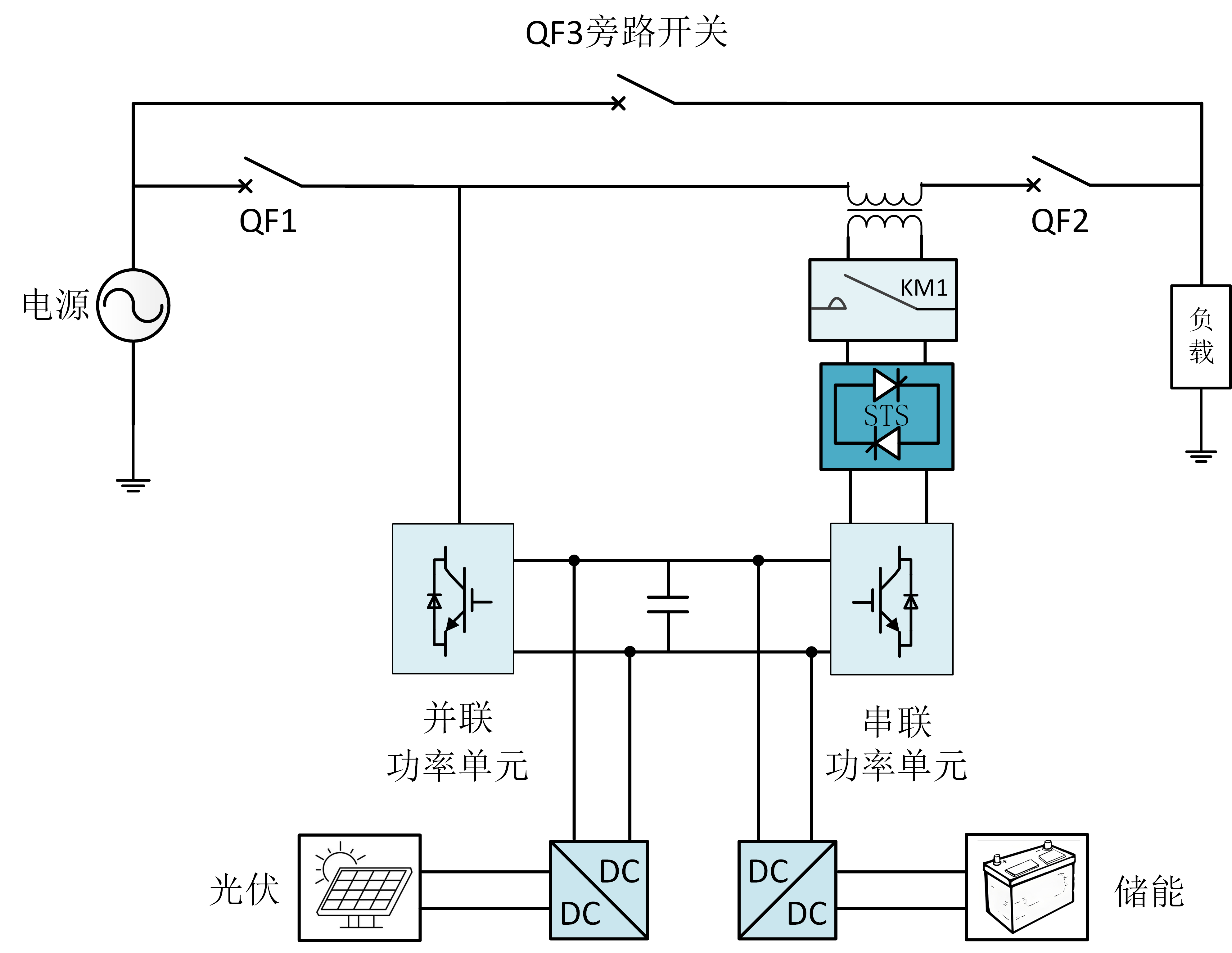

   台区光伏储能协调控制

台区安装的光伏和储能装置可通过 DC/DC 直接接入台区统一电能质量调节器的直流母线，实现光伏发电并网和储能充电协同控制，以及储能设备的充放电策略控制。滤波效果达到最佳。

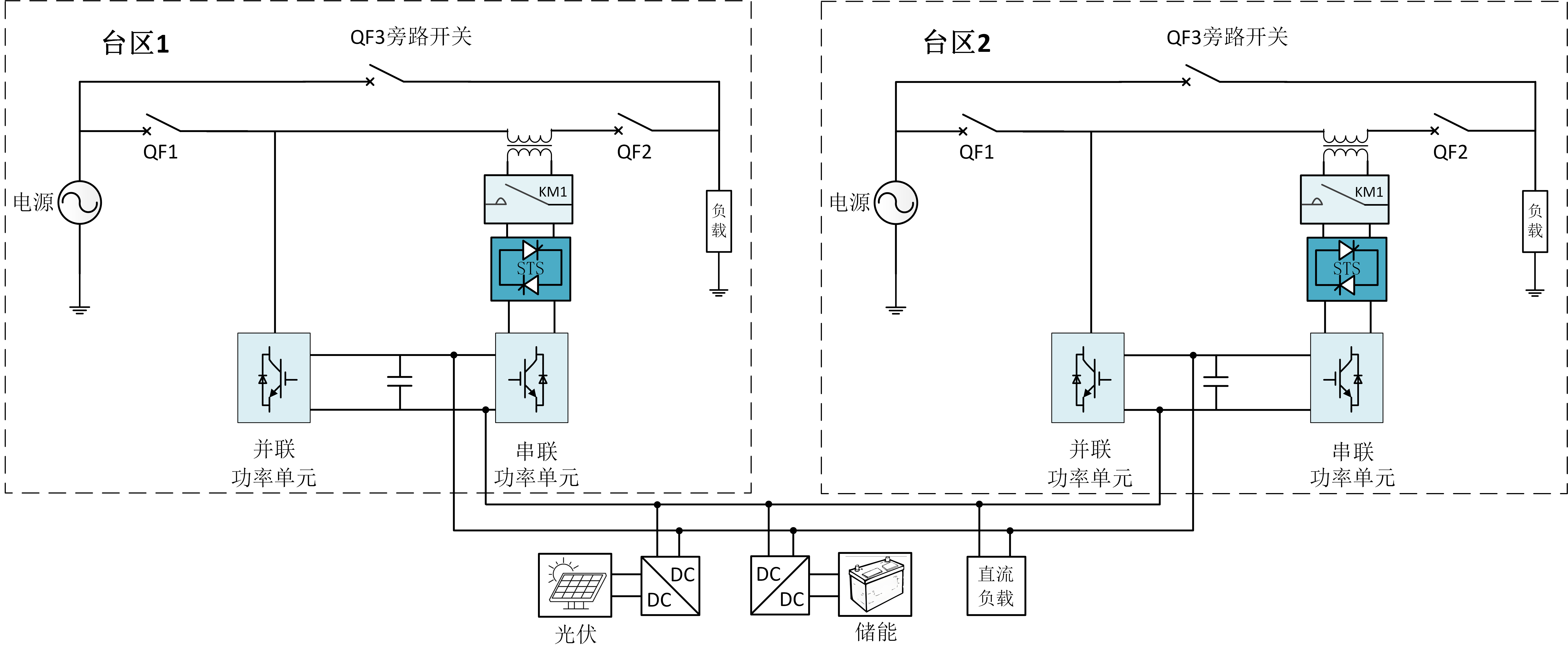

   台区光伏储能协调控制

通过将两个台区的台区统一电能质量调节器的直流母线连接起来，就可以实现台区间的容量均衡和调度，从而使台区间变压器容量充分利用而无需扩容，同时也可以跨台区供电，提高供电可靠性。

   四象限补偿功能

台区统一电能质量调节器（HTUPQC-TQ）具有四象限补偿功能,无论负载运行在用电状态或者发电状态,当电源电压发生突升或者突降,控制单元都能快速的控制逆变器向串联变压器注入适当的补偿电压，将负载端电压调节到额定值。

当负载为用电状态(有功功率为正)时，电源侧电压发生突降，并联功率单元从电网侧获取能量，串联功率单元又把获取的能量通过变压器注入到主回路中，以补偿电压的突降。

当负载为发电状态(有功功率为负)时，电源侧电压发生突升，并联功率单元从电网侧获取能量，串联功率单元又把获取的能量通过变压器注入到主回路中，以补偿电压的突升。

当负载为用电状态(有功功率为正)时，电源侧电压发生突升，串联功率单元从注入变压器获取能量，并联功率单元将能量回馈到电网中，以补偿电压的突升。

当负载为发电状态(有功功率为负)时，电源侧电压发生突降，串联功率单元从注入变压器获取能量，并联功率单元将能量回馈到电网中，以补偿电压的突降。

     性能参数
