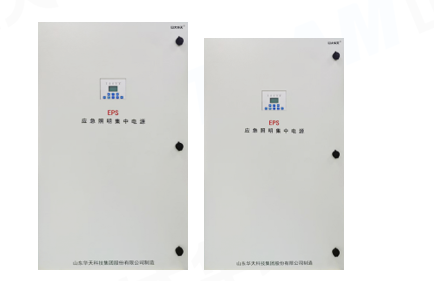

- 产品简介
采用工频逆变技术，内置工频隔离变压器，具备优异的负载适应与抗冲击性能，能有效应对电网波动、谐波干扰等复杂电力环境。独立充电器设计，可支持N+1充电冗余。是复杂用电环境下提高负载设备供电的安全性与稳定性的优选产品。
- 产品特点
产品可定制，满足用户在防护等级、冗余方面的不同需求。
支持三相四线380V输入、单相220V输入两种方式。

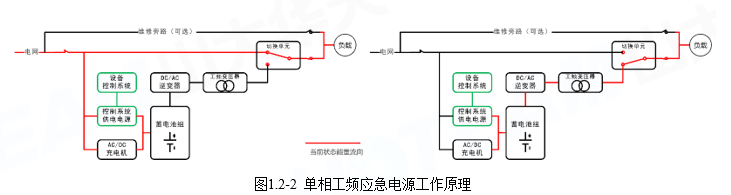

- 工作原理
市电输入正常时，市电经切换单元向负载供电，并同时通过充电机为应急蓄电池组充电，此时逆变器处于备用状态。当控制系统检测到市电中断、电压异常，切换单元将迅速切换到备用模式，逆变器将蓄电池储存的电能转换为交流电，继续为负载供电。当市电恢复正常后，系统自动切换回市电供电状态，并重新为蓄电池充电。
- 产品应用
适用于轨交、化工等场所，后接应急照明或者电机等负载。
- 技术规格表
|
型 号 |
HT-D-BC(*kVA)/ HT-D-BC(*kVAh) |
||||||
|
额定容量(kVA) |
1 |
2 |
3 |
5 |
8 |
10 |
|
|
主电输入 |
相 数 |
三相四线＋PE/单相(L-N+PE) |
|||||
|
电 压 |
380或220 Vac（允许的电压波动范围为-20%～+20%） |
||||||
|
频 率 |
50Hz |
||||||
|
应急输出 |
电 压 |
220±3% Vac |
|||||
|
频 率 |
50±0.5Hz |
||||||
|
波 形 |
正弦波 |
||||||
|
波形失真 |
≤3%（0－100% 线性负载） |
||||||
|
过载能力 |
≤120%额定电流内正常工作 |
||||||
|
蓄电池 |
电池节数 |
2 |
16-20节可调 |
||||
|
类 型 |
密封免维护蓄电池 |
||||||
|
备用时间 |
90分钟（可按设计要求配置） |
||||||
|
充电时间 |
20小时内可充满 |
||||||
|
转换时间 |
＜0.25s/3-10ms（可选） |
||||||
|
保 护 |
过载保护，输出短路保护；电池反接保护；电池欠压保护、电池过充保护等。 |
||||||
|
报 警 |
电池欠压、电池连接故障、充电器故障、持续过载、逆变器故障 |
||||||
|
环境温度 |
-10－55℃（环境温度在40℃~55℃需降额使用） |
||||||
|
环境湿度 |
≤90%RH不凝露 |
||||||
|
海拔高度 |
≤2000m（超过2000m需降额使用） |
||||||
|
噪 音 |
主电输出时静止无噪音 应急输出时≤55dB |
||||||
|
通 讯 |
RS485（多机通讯）、TCP/IP，MODBUS通讯协议 |
||||||
