一、华天逆变电源·概述

山大华天逆变电源是面向电力系统、通信基站、数据中心及工业自动化场景研制的高可靠 DC/AC 逆变设备。产品可将蓄电池或直流屏输出的直流电转换为稳频稳压的纯净正弦波交流电，同时接入市电电源，支持“市电优先”或“逆变优先”工作模式，在市电异常、直流异常、设备过载等情况下自动切换，保障计算机、通信设备、监控装置、继电保护及关键负载的不间断供电。

产品采用数字控制 SPWM 调制技术，内置旁路开关，具备市电旁路、逆变供电、故障自动转移、蓄电池在线维护、RS485 通信及干接点告警等功能，可有效抑制电压跌落、浪涌、尖峰和电网谐波干扰，适用于对供电连续性和电能质量要求较高的场合。

二、华天逆变电源·工作模式

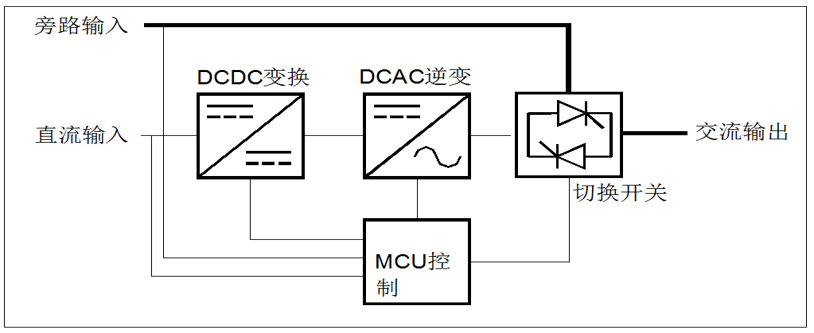

1. 市电旁路模式

市电正常时，输出经由旁路继电器直接由市电供电。

当市电故障、欠压、浪涌或异常时，系统自动切换至逆变模式，由蓄电池/直流屏供电，实现负载不断电。

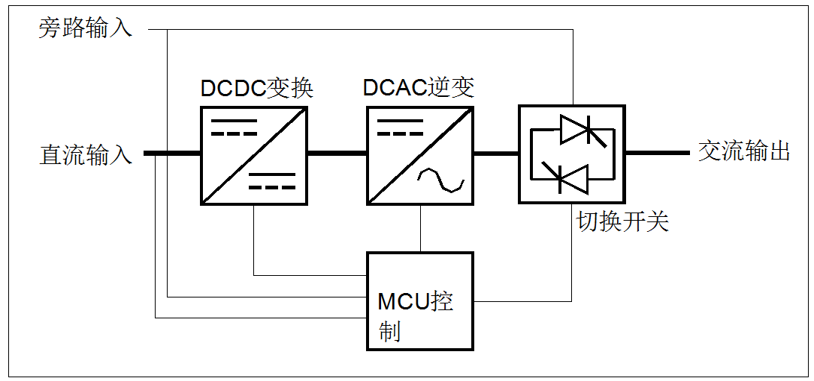

2. 逆变模式

直流侧正常时，直流电经升压逆变后输出纯净交流电能。

当逆变器故障或直流异常时，系统自动切换至市电旁路，保证后端设备持续运行。

三、华天逆变电源·技术特点

纯净正弦波输出：数字控制 SPWM 技术，输出稳频稳压、低失真、抗干扰能力强；

双路供电自动切换：市电 + 直流同时输入，支持市电优先 / 逆变优先；

内置旁路开关：市电与逆变快速切换，提升系统连续供电可靠性；

两种主供模式可设：

市电主供型：有市电走市电，市电异常自动逆变；

电池/直流主供型：有直流走逆变，直流故障自动切市电；

蓄电池可在线维护：开机状态下可断开直流，自动转市电旁路，不影响负载；

完善自我保护：

直流过压/欠压：自动关断逆变并转旁路，电压恢复后自动恢复；

负载过载：自动切旁路，过载消除后约 60 s 自动恢复直流供电；

本地状态可视：前面板 LCD/LED 显示，运行、故障、模式一目了然；

智能通信与告警：支持 RS485 通讯，可接入监控系统；提供直流故障、逆变故障、市电故障三组无源干接点；

无直流开机：仅有市电即可先投运，后续再接入蓄电池，便于工程分期实施。

四、华天逆变电源·应用场景

发电厂、变电站通信及继保设备供电

通信基站、程控交换机、计费服务器

电力直流屏配套交流不间断电源

工业自动化、SCADA、监控机房

轨道交通、市政、医疗、数据中心辅助负载
