山大华天逆变电源是一种将直流电转化为交流电的变换装置，设备同时接入市电电源，可以根据设定市电优先或者逆变优先输出。市电优先输出时若市电异常，则自动转换为逆变输出。改装置可以安装在直流屏等设备中，为后接设备提供不间断供电，保证设备的连续运行。

  逆变电源专为电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

  逆变电源技术特点：

1、采用数字控制的SPWM脉宽调制技术，输出为稳频稳压、滤除杂讯、失真度低的纯净正弦波；

2、内置旁路开关，市电和逆变快速切换，可以选择市电供电或直流供电，由拨码开关选择；

3、逆变器前面板有LCD或LED显示方式，状态一目了然；

4、允许在开机状态下切断直流，机器自动切换到市电旁路，不影响负载的供电，方便对蓄电池进行维护和更换；

5、分市电主供型和电池主供型：拨码开关可以选择。

  A）市电主供型：有市电时，处于市电输出，当市电输入故障时自动切换到逆变输出；

  B）电池主供型：有市电时，处于逆变输出，当直流输入故障时自动切换到市电输出；

6、直流主供模式下，电池或直流电压过高或过低，直流逆变自动关断,并自动切换到旁路输出，如果电池电压恢复正常，电源自动恢复逆变输出；

7、直流主供模式下，负载过载，直流逆变自动关断,并自动切换到旁路输出，消除过载之后60秒，电源自动恢复直流供电输出；

8、支持RS485通讯功能。利用监控软件实时了解电源工作情况；

9、提供三组无源干结点，分别用于直流故障、逆变故障、市电故障；

10、支持无直流开机功能，可以在只有市电的状态下运行。此项功能允许逆变电源先期投入使用，然后再安装电池。

逆变电源的介绍

 1.1 一般描述

     逆变电源专为电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

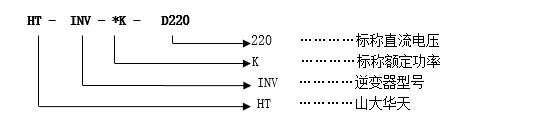

 1.2 系列型号说明

  逆变电源技术指标

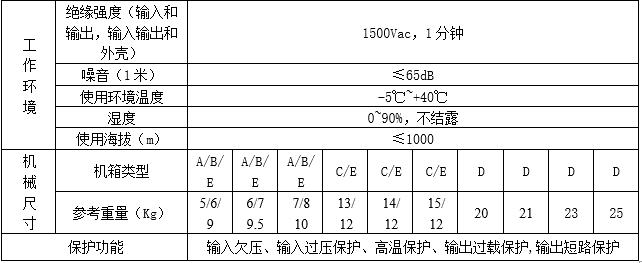

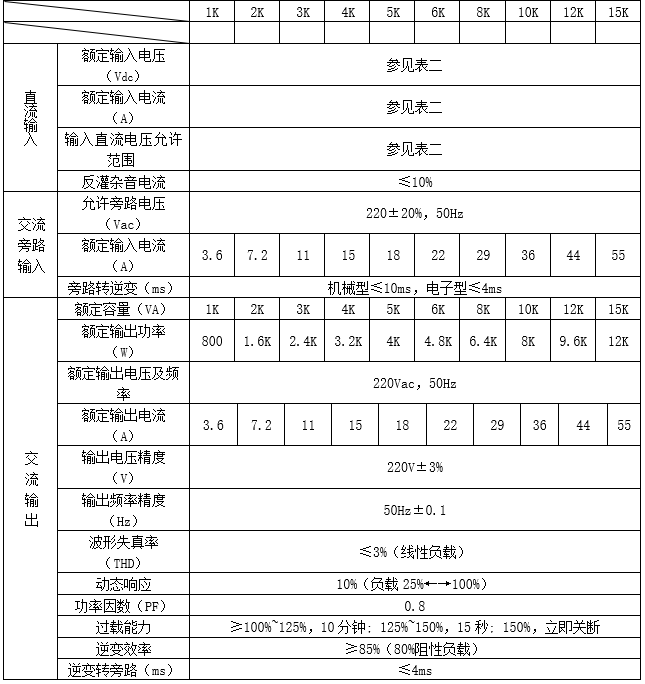

 表一：逆变电源技术指标

 备注：额定输出功率误差为：1-6KVA为±100W，8-15KVA±200W
       因测试时使用的仪表差异，此表电流仅供配电大小参考。

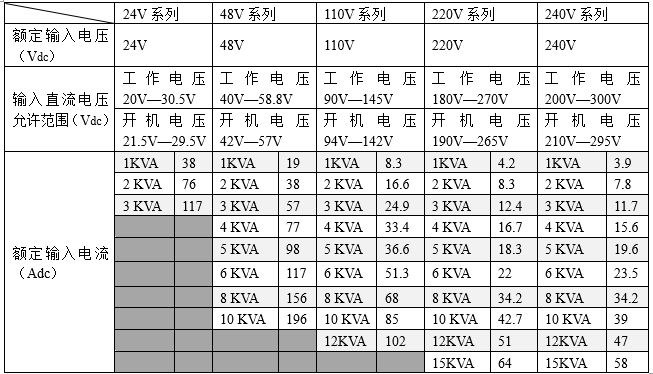

表二：直流系列输入电压范围及额定直流电流 (电压误差：+/-0.5~2V)

 备注：1: 因测试时使用的仪表差异,可能会使范围点有些偏差。
       2：此表电流仅供配电大小参考。

 说明：
1)为了保护蓄电池，只有当蓄电池电压处于开机电压范围之内时，逆变电源才能正常开机。
2)开机进入工作状态后，电池或直流供电模式下，只要蓄电池或直流电压处于工作电压范围之内，逆变电源都能正常工作。当蓄电池或直流电压下降到 工作电压 下限时逆变电源关机。
